铜排热缩管隧道炉行业也称母排热缩隧道炉、履带式热缩烘箱，是高低压配电柜、母线槽、新能源成套厂专用连续式加热设备。
核心作用：对预先套好绝缘热缩套管的铜排/铝排连续恒温加热，使PE、EVA、双壁含胶母排热缩管均匀收缩，紧密包覆铜排，实现电气绝缘、防氧化、防短路防护。替代传统人工烘烤，解决人工热缩气泡、褶皱、受热不均、效率低下、安全隐患大等问题。
适用工件：低压铜排、高压母排、折弯异型铜排、铝母线；适配常规单层母排热缩管、高压厚壁热缩套管、含胶双壁热缩管。
套好热缩套管的铜排放置输送带上，连续匀速从进料口进入烘道。加热段：炉内热风循环恒温环境，热缩套管达到起始收缩温度后收缩贴合铜排；定型（可选冷却段）：出炉后风冷快速降温，防止热缩管回弹、起皱，稳定成型；全程不间断流水线作业，一人上下料即可持续生产。
1、进料缓冲区
配置耐高温挡尘软帘，减少烘道内热空气外泄、降低能耗；
可连接预留操作平台，方便摆放长铜排；两侧安装急停按钮。
2、主加热烘道
箱体外壳：冷轧钢板喷塑；内胆不锈钢；保温层：80–120mm硅酸铝耐高温保温棉，外壁低温，节能又防烫； 不锈钢风道：两侧/上下循环风道，热风强制对流循环，工作室内全域热风循环；升级机型支持多段独立分区温控（预热段、主热缩段、保温段），适合高压厚壁热缩管。
3. 冷却段（选配，强烈推荐高压母排使用）
出料位置加装轴流风机/风冷模组，热缩完成后迅速冷却定型，有效减少鼓泡、松脱。
4. 出料平台
成品连接操作平台，可加装限位挡板。
1、热风循环加热（行业主流，推荐铜排使用）
热源：不锈钢U/W型电加热管；循环风：耐高温长轴离心风机强制热风对流，四面环绕加热；优势：温度均匀，大件、长铜排热缩一致性好，不易局部烤焦，适配高低压各类母排套管。
供电标准：三相380V，50Hz，功率根据烘道长度定制（常见 24KW、32KW、48KW、60KW）。
输送传动系统
主流两种输送带：特氟龙履带/双层复合网带（最常用） 耐高温、不粘热缩管、杜绝网带压痕，适合平整铜排；不锈钢承重网带/链板承载重量更大，适合宽厚重型铜排；缺点：重压下容易在套管表面留下印痕。驱动：减速电机+变频调速，输送速度可调；可根据套管厚薄自由匹配速度。加长铜排根据需要加宽、加长烘道定制。
3、循环风道系统
多台耐高温离心风机+不锈钢导流风道，采用两侧进风、中间回风环流结构，消除烘道上下、左右温差，避免一边烤焦、一边收缩不足。
4、智能温控系统

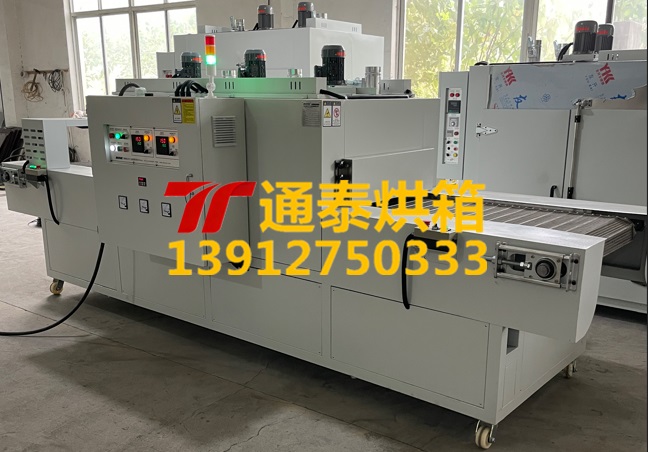

PID智能温控仪表/ PLC触摸屏控制；K型热电偶多点测温；温控区间从室温25℃—客户要求温度连续可调；安全保护：超温报警、超温断电、电机过载保护、漏电、相序保护等。热缩隧道炉
1、连续自动化生产，产能远高于人工操作；一条产线只需1名操作工；
2、温度精准，热缩管紧贴铜排，气泡、褶皱不良率大幅下降；
3、温度、速度双可调，兼容多种规格热缩套管；
4、保温效果好，长期连续运行能耗稳定。
薄套管、低压铜排：温度120℃左右，速度稍快，防止过热融化；
高压厚壁/带胶热缩管：提高温度至170℃，降低输送速度，延长受热时间，保证内层热熔胶充分熔融贴合；
不良现象常见解决方案：
套管鼓泡：升温过快、风速过大→适当降低温度、放慢速度；
收缩不紧：温度偏低/受热时间不足→升温或降低带速；
局部烤糊：炉内温差大，检查风机风道，避免铜排紧贴加热区内壁。
根据最长铜排长度、最大铜排宽度、高度，确定烘道长宽高；
明确使用低压单层管还是高压厚壁含胶管，决定是否需要多段分区温控；
大批量高压母排建议选配强制风冷冷却段；
追求外观无压痕优先选择特氟龙履带；重型厚铜排选用不锈钢承重网带。
