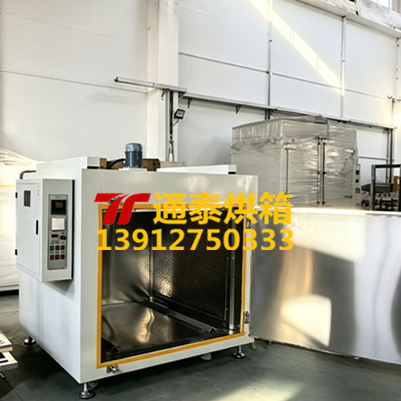

铝合金时效炉（工业时效烘箱）介绍内部结构

一、设备定义

铝合金时效炉又称铝合金时效烘箱、台车时效炉，是周期式热风循环电阻热处理设备，专为铝合金沉淀硬化的热处理设备，是铝型材、压铸件、新能源铝结构件、航空铝件生产线重要配套设备，常与铝合金固溶淬火炉联动使用。时效炉依靠密闭箱体+强制热风循环实现工作室恒温，精准完成T5人工时效、T6完全时效、去应力等工艺，通过恒温保温使铝合金大幅提升硬度、强度，同时消除机加工、压铸及去除应力，防止工件变形开裂等。

适用的铝合金系列

5系：板材、铝活塞、3C精密铝外壳；

6系：6061、6063、6082（门窗、工业型材、新能源壳体）；

7系：7075、7050（航空、精密结构件）；

压铸铝：A380、ADC12、ZL104（汽车压铸件、轮毂）等。

二、核心工作原理

1、加热热源：不锈钢电热管发热，电能转换为热能；

2、强制热风循环：顶部/侧部高温离心风机，热风经上下/左右风道循环，工作室全方位无温度死角；

3、恒温时效反应：炉内稳定控制120–200℃标准时效区间，铝合金固溶后过饱和固溶体缓慢析出细小金属强化颗粒，钉扎晶界，提升力学性能；

4、智能恒温闭环：K型热电偶实时采集炉温，PLC/PID智能温控仪自动调节加热，超温自动断电报警；

5、密闭保温：多层硅酸铝纤维保温层+耐高温硅橡胶箱门密封，热量流失少，保证工作室内温度均匀、节能省电。

三、整机完整结构拆解

1. 箱体外壳

主体采用钢架焊接井字型承重框架，整体刚性强，长期高温不变形；外壳采用加厚冷轧钢板，防锈环氧喷漆，易清洁，也可选配不锈钢外壳，耐腐蚀。设备一体式承重底座，可直接摆放水泥地面。

2. 内部工作室

内胆不锈钢板，抗氧化耐腐蚀，耐高温，使用寿命长、易清洁；三层复合保温结构，内部100-150mm硅酸铝保温层；一体式不锈钢风道，热风上下左右强制循环，工作室内温度均匀性高。料架

3. 箱体门板密封系统

依据大小选择单开门或者多门系统；门内采用耐高温硅橡胶整体密封条，压紧式摇杆锁扣，多重挤压杜绝热风泄漏；配备耐高温重型铰链，开关门不松动。

4. 热风循环风路系统

顶部立式耐高温循环风机，电机风冷隔热；搭配耐热不锈钢铸造风叶，高速大风量循环；炉体顶部设排气阀、底部补新风阀，可调节炉内氧含量；上下双向热风循环，杜绝工作室内上下、前后温差分层。

5. 加热系统

配置U型不锈钢无缝电热模块，，更换简单、维护成本低；功率分段调节，升温快、保温阶段低功率运行，更节能；PID智能自动温控系统，搭配多个热电偶采集，平衡整个工作室温度。

6. 可配台车上下料

炉底预埋重型钢轨，轨道延伸至炉体外，台车可完全拉出，进料更方便；台车采用槽钢承重车架+不锈钢平台，可选配千层架，堆叠铝件更方便；台车分为手推拉和电动轨道台车两种，可根据需求来选择。

7. 智能电气控制系统

PID智能温控仪表，中文数显，可存储多套时效工艺曲线；选配高端PLC款：7寸/ 10寸触摸屏一体机，支持曲线存储、导出、打印生产记录；搭配高精度K型热电偶，多点布点（工作室内上/中/下/前后多探头实时监测）；

8、全套安全保护

双重超温保护：主控温控+独立超温报警表，超温立即切断加热并声光报警；风机过载、缺相、漏电、过热保护；自动计时，保温完成声光提醒、自动停机；

故障自诊断：屏幕显示故障代码，快速检修；采用三相380V/50Hz，独立配电柜，带总断路器、接地保护。

四、设备核心优势

1、温度均匀，产品一致性高：全风道强制热风循环，全域温差小，整炉铝件硬度均匀，无局部软点/过硬，满足批量质检要求。

2、节能低耗，运行成本低：保温层厚，热损耗极低；保温阶段功率自动下调，外壳低温，更节能安全。

3、耐用稳定，适配24h连续量产：不锈钢内胆、分体式电热管易更换；风机风冷隔热，可全天候不间断循环生产，故障率低。

4、智能化免人工值守：PID智能温控，一键启动；自动升温、恒温计时、保温完成停机报警，无需工人盯守。

5、安全防护完善：双重超温断电、漏电、风机过载多重保护；整机接地保护。

6、装卸料便捷：台车整体拉出，料框分层堆叠，大件铝型材、压铸件批量装卸省力，可与固溶炉轨道对接转运工件。

五、日常维护与保养

每日清理炉膛、台车铝屑；检查炉门密封胶条有无破损；查看风机运转有无异响；定期校验热电偶测温精度；检查电热管有无氧化、断路；清理顶部排气风道粉尘。每月紧固电气接线端子；给台车轨道、风机轴承加注高温润滑脂；测试超温报警等安全功能。阶段全面检查保温纤维有无脱落；更换老化电热管、密封条；校准整套温控系统。

六、适用行业场景

铝型材行业：建筑型材、工业框架型材；

汽车零部件：铝合金轮毂、底盘结构件、电池包壳体；

电子：笔记本铝壳、手机中框、散热铝板去应力；

航空航天：航空铝合金精密结构件热处理；

压铸五金：压铸件消除铸造应力；

新能源行业：光伏铝支架、储能电池铝箱体热处理。
